Opis:
Zbiornik kombinowany do akumulacji ciepła - SG(K)Kumulo z wężownicą spiralną w zbiorniku zewnętrznym SG(K) 380/120L
Przeznaczenie: Zbiornik Kumulo z wężownicą w zbiorniku zewnętrznym, stanowi podstawę kompletnego systemu ogrzewania c.w.u. i c.o. Łączy w jednym urządzeniu bufor centralnego ogrzewania i wymiennik ciepłej wody użytkowej. W miejscu dwóch urządzeń instalowany jest jeden zbiornik kombinowany magazynujący ciepło dostarczane z kilku źródeł. Konstrukcja typu zbiornik w zbiorniku umożliwia swobodną wymianę, tego ciepła, między układami c.w.u. i c.o. Energooszczędna konstrukcja znacznie ogranicza ilość zużywanej w budynku energii i pozwala na jej optymalne wykorzystanie. Stosowanie zbiornika akumulacji ciepła gwarantuje wysoki komfort ogrzewania i wody użytkowej oraz znaczną redukcję kosztów
Zasada działania: Kumulo oznacza kumulację. Kumulację energii pochodzącej z różnych źródeł i możliwości jej wykorzy-stania. Górny, mniejszy zbiornik stanowi źródło ciepłej wody użytkowej i jest zanurzony w zbiorniku buforowym zasilającym układ centralnego ogrzewania. Pozwala to na swobodną wymianę energii pomiędzy układami c.o. i c.w.u. Ciepła woda zasilająca obwód centralnego ogrzewania przekazuje ciepło do zbiornika c.w.u., pozwala to na uzyskanie odpowiedniej temperatury wody użytkowej. W dolnej części zbiornika c.o. znajduje się powiększona wężownica spiralna gwarantująca optymalne wykorzystanie mocy kolektorów słonecznych. Zbiornik c.o. ma również możliwość montażu izolowanego, elektrycznego kompletu grzejnego GE z grzałką i termostatem. Instalacja układu trzech czujników pozwala na stały nadzór temperatury systemu ogrzewania c.w.u. i c.o. oraz najwydajniejszy dobór źródeł zasilania. W zależności od potrzeb, układ zasilają tylko kolektory słoneczne lub dodatkowo pompa ciepła lub kocioł c.o. i grzałka elektryczna.
Komfortowa instalacja: Umieszczenie przyłączy do zbiornika centralnego ogrzewania, symetrycznie po bokach, umożliwiło mak-symalne uproszczenie instalacji i konserwacji. Przyłącza zbiornika wody użytkowej, w tym cyrkulacja i czujnik temperatury, skupione zostały w dennicy górnej. Kumulo z jedną wężownicą spiralną umożliwia podłączenie zasilania z kotła c.o. w różnych konfiguracjach. Zapewnia, to odpowiednią wydajność i oszczędność układu. W okresie letnim, zapotrzebowania tylko na wodę użytkową, zbiornik c.o. może być zasilany, tylko w części górnej. Gwarantuje, to najszybsze ogrzanie wody użytkowej, zgromadzonej w górnym zbiorniku. Na wysokości dolnego i górnego zasilania, w zewnętrznym zbiorniku oraz w dennicy górnej umieszczono zostały mufy do czujników temperatury. Ich zastosowanie gwarantuje redukcję kosztów ogrzewania i pozwala uniknąć przegrzewania układu ogrzewania. Temperatura wody w zbiorniku centralnego ogrzewania zostaje dobrana do rodzaju systemu ogrzewania: dla grzejników – wyższa lub dla ogrzewania podłogowego – niższa. Zbiornik Kumulo umożliwia różne konfiguracje pojemności zbiornika zewnętrznego i wewnętrznego.
Gwarancja oszczędności:Dzięki zastosowaniu różnych źródeł zasilania zbiornika c.o., korzystających głównie z odnawialnych źródeł energii, powstał wydajny system ogrzewania, umożliwiający redukcję kosztów ogrzewania. Połączenie zasilania z kolektorów słonecznych i pompy ciepła pozwala stworzyć Hybrydowy System Grzewczy, który zapewni oszczędną eksploatację i najwyższą dbałość o środowisko. Zastosowanie ciepła wykorzystywanego w systemie c.o. pozwala niewielkim kosztem dodatkowym zapewnić komfort ciepłej wody użytkowej. Dzięki zastosowaniu wydajnej izolacji, wykonanej w opatentowanej technologii ocieplenia, ciepła woda zgromadzona w zbiornikach długo utrzymuje swoją temperaturę. Niskie straty postojowe przyczyniają się znacznie do zapewnienia wysokiej sprawności układu. Dodatkową izolację termiczną stanowi zewnętrzna obudowa zbiornika wykonana z szarej otuliny typu: skay/PVC, oferowana też w jednym z 2 kolorów dodatkowych.
Izolacja:
-
Twarda, pianka poliuretanowa w obudowie typu skay/PVC.
-
rozbieralna izolacja Neodul - 800/200, 1000/200 l.
Bezpieczne użytkowanie: Konstrukcja zbiornika na wodę użytkową pozwala stosować kompletny system zabezpieczeń antykoro-zyjnych. Wnętrze zbiornika pokryte zostało najwyższej jakości emalią ceramiczną EXTRA GLASS®. Emalia nakładana metodą „na mokro” i wypalana w wysokiej temperaturze dokładnie wypełnia wszystkie mikroszczeliny. Jej działanie uzupełnia, stosowana standardowo, anoda magnezowa. Dodatkową ochronę zbiornika stanowi połączenie unikalnych systemów zabezpieczeń: PLASTIC SLEEVE® oraz RESIST-TECH® gwarantujących ochronę antykorozyjną całej powierzchni zbiornika.
Najważniejsze zalety:
- Oszczędny system zasilania c.w.u. i c.o.
- Jednoczesne ogrzewanie wody w obu instalacjach.
- Połączenie funkcji bufora c.o. i wymiennika c.w.u.
- Dodatkowe źródło zasilania w postaci pompy ciepła lub kotła c.o.
- Ogrzewanie zbiornika wody użytkowej przez układ c.o.
- Wężownica przystosowana do zasilania z kolektorów słonecznych.
- Zabezpieczenie emalią ceramiczną EXTRA GLASS® i anodą.
- Pojemność: 300/80 - 1000/200 litrów.

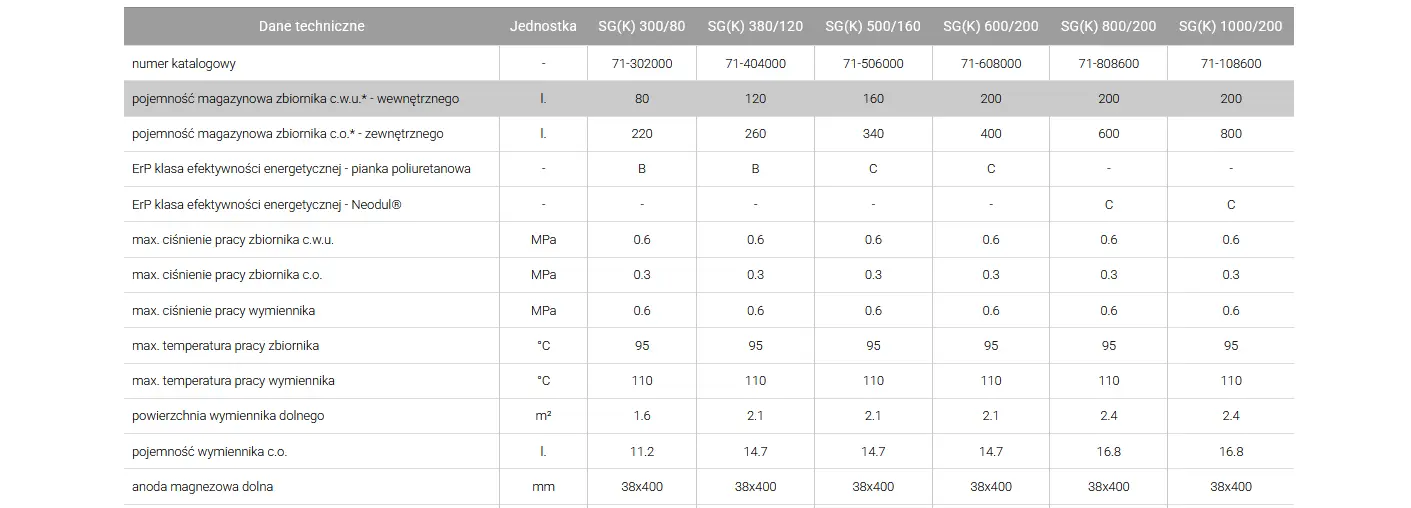

Podstawowe dane techniczne:
Pojemność zbiornika wody obiegowej: 260L
Pojemność zbiornika c.w.u.: 120L
ErP - klasa efektywności energetycznej: B
Anoda magnezowa: 38x400 (korek 5/4")
Wymiary (średnica x wysokość): 700 mm x 1840 mm
Do pobrania:
Instrukcja obsługi i montażu
Specyfikacja
| Typ |
Stojący |
| Podłączenie |
Jedna wężownica |
| Pojemność [L] |
380/120 |
| Miejsce instalacji |
Kotłownia |
| Klasa efektywności energetycznej |
B |
